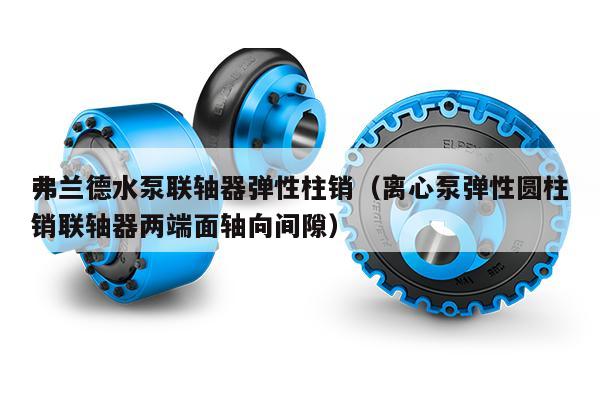

• 弗蘭德水泵聯軸器彈性柱銷(離心泵彈性圓柱銷聯軸器兩端面軸向間隙)

    本文目錄一覽:

    汽輪機凝結水泵為什么要裝密封水管

    原因在于凝泵的入口是真空,尤其是在凝泵沒工作時,整個泵體內都是真空狀態,如果不裝密封水,空氣容易進入泵體造成凝泵啟動時不上水。所以凝泵必須接密封水管。通常密封水管是從凝泵的出口母管上接過來的。

    凝結水泵是在高度的真空下把水從凝汽器中抽出,所以進水管法蘭盤和盤根處較容易漏入空氣,同時進水中也可能帶有空氣。

    因此把水泵吸入室與凝汽器的蒸汽空間相連,水泵在啟動與運行時,順此管抽出水中分離出來的空氣以免影響水泵的正常運行,運行中空氣管的閥門應處于稍開啟的狀態。

    汽輪機凝結水泵的出力是指單位時間內排出的凝結水量,汽輪機負荷大凝結水量增大,負荷降低凝結水量相應的減少。

    凝結水泵是立式筒袋型雙層殼體結構,首輪為單吸或雙吸形式,次級葉輪與末級葉輪通用,為單吸形式。

    首級殼為碗形殼或螺旋殼,次級、末級殼為碗形殼;泵軸設有多處徑向支承,泵轉子軸向負荷可由泵本身推力軸承承受,也可由電機承受。

    軸封可以為填料密封或機械密封,泵轉子軸系含兩根軸,軸間聯接為卡環筒式聯軸器,泵機聯接為彈性柱銷聯軸器或剛性聯軸器聯接;吸入與吐出接口分別位于泵筒體和吐出座上,并呈180°水平布置(可按15°的整數倍任意變位)。

    離心泵振動的原因有哪些

    引起離心泵震動的十大原因:

    1、軸

    軸很長的泵,易發生軸剛度不足,撓度太大,軸系直線度差的情況,造成動件(傳動軸)與靜件(滑動軸承或口環)之間碰摩,形成振動。另外,泵軸太長,受水池中流動水沖擊的影響較大,使泵水下部分的振動加大。軸端的平衡盤間隙過大,或者軸向的工作竄動量調整不當,會造成軸低頻竄動,導致軸瓦振動。旋轉軸的偏心,會導致軸的彎曲振動。

    2、基礎及泵支架

    驅動裝置架與基礎之間采用的接觸固定形式不好,基礎和電機系統吸收、傳遞、隔離振動能力差,導致基礎和電機的振動都超標。水泵基礎松動,或者水泵機組在安裝過程中形成彈性基礎,或者由于油浸水泡造成基礎剛度減弱,水泵就會產生與振動相位差1800的另一個臨界轉速,從而使水泵振動頻率增加,如果增加的頻率與某一外在因素頻率接近或相等,就會使水泵的振幅加大。另外,基礎地腳螺栓松動,導致約束剛度降低,會使電機的振動加劇。

    3、聯軸器

    聯軸器連接螺栓的周向間距不良,對稱性被破壞;聯軸器加長節偏心,將會產生偏心力;聯軸器錐面度超差;聯軸器靜平衡或動平衡不好;彈性銷和聯軸器的配合過緊,使彈性柱銷失去彈性調節功能造成聯軸器不能很好地對中;聯軸器與軸的配合間隙太大;聯軸器膠圈的機械磨損導致的聯軸器膠圈配合性能下降;聯軸器上使用的傳動螺栓質量互相不等。這些原因都會造成振動。

    4、水泵自身的因素

    葉輪旋轉時產生的非對稱壓力場;吸水池和進水管渦流;葉輪內部以及渦殼、導流葉片漩渦的發生及消失;閥門半開造成漩渦而產生的振動;由于葉輪葉片數有限而導致的出口壓力分布不均;葉輪內的脫流;喘振;流道內的脈動壓力;汽蝕;水在泵體中流動,對泵體會有摩擦和沖擊,比如水流撞擊隔舌和導流葉片的前緣(公眾號:泵管家),造成振動;輸送高溫水的鍋爐給水泵易發生汽蝕振動;泵體內壓力脈動,主要是泵葉輪密封環,泵體密封環的間隙過大,造成泵體內泄漏損失大,回流嚴重,進而造成轉子軸向力的不平衡和壓力脈動,會增強振動。另外,對于輸送熱水的熱水泵,如果啟動前泵的預熱不均,或者水泵滑動銷軸系統的工作不正常,造成泵組的熱膨脹,會誘發啟動階段的劇烈振動;泵體來自熱膨脹等方面的內應力不能釋放,則會引起轉軸支撐系統剛度的變化,當變化后的剛度與系統角頻率成整倍數關系時,就發生共振。

    5、電機

    電機結構件松動,軸承定位裝置松動,鐵芯硅鋼片過松,軸承因磨損而導致支撐剛度下降,會引起振動。質量偏心,轉子彎曲或質量分布問題導致的轉子質量分布不均,造成靜、動平衡量超標川。另外,鼠籠式電動機轉子的鼠籠籠條有斷裂,造成轉子所受的磁場力和轉子的旋轉慣性力不平衡而引起振動,電機缺相,各相電源不平衡等原因也能引起振動。電機定子繞組,由于安裝工序的操作質量問題,造成各相繞組之間的電阻不平衡,因而導致產生的磁場不均勻,產生了不平衡的電磁力,這種電磁力成為激振力引發振動。

    6、水泵選型和變工況運行

    每臺泵都有自己的額定工況點,實際的運行工況與設計工況是否符合,對泵的動力學穩定性有重要的影響。水泵在設計工況下運行比較穩定,但在變工況下運行時,由于葉輪中產生徑向力的作用,振動有所加大;單泵選型不當,或是兩種型號不匹配的泵并聯。這些都會造成泵的振動。

    7、軸承及潤滑

    軸承的剛度太低,會造成第一臨界轉速降低,引起振動。另外,導軸承性能閉不良導致耐磨性差,固定不好,軸瓦間隙過大,也容易造成振動;而推力軸承和其他的滾動軸承的磨損,則會使軸的縱向竄動振動以及彎曲振動同時加劇。潤滑油選型不當、變質、雜質含量超標及潤滑管道不暢而導致的潤滑故障,都會造成軸承工況惡化,引發振動。電動機滑動軸承油膜的自激也會產生振動。

    8、管道及其安裝固定

    泵的出口管道支架剛度不夠,變形太大,造成管道下壓在泵體上,使得泵體和電機的對中性破壞;管道在安裝過程中較勁太大,進出口管路與泵連接時內應力大; 進、出口管線松動,約束剛度下降甚至失效;出口流道部分全部斷裂,碎片卡人葉輪;管路不暢,如出水口有氣囊;出水閥門掉板,或沒有開啟;進水口有進氣,流場不均,壓力波動。這些原因都會直接或者間接地導致泵和管路的振動。

    9、零部件間的配合

    電機軸和泵軸同心度超差;電機和傳動軸的連接處使用了聯軸器,聯軸器同心度超差;動、靜零部件之間(如葉輪毅和口環之間)的設計間隙的磨損變大;中間軸承支架與泵筒體間隙超標;密封圈間隙不合適,造成了不平衡;密封環周圍的間隙不均勻,比如口環未人槽或者隔板未人槽,就會發生這種情況。這些不利因素都能造成振動。

    10、葉輪

    離心泵葉輪質量偏心。葉輪制造過程中質量控制不好,比如,鑄造質量、加工精度不合格;或者輸送的液體帶有腐蝕性,葉輪流道受到沖刷腐蝕,導致葉輪產生偏心。離心泵葉輪的葉片數、出口角、包角、喉部隔舌與葉輪出口邊的徑向距離是否合適等。使用中葉輪口環與離心泵的泵體口環之間、級間襯套與隔板襯套之間,由最初的碰摩,逐漸變成機械摩擦磨損,這些將會加劇離心泵的振動。

    凝結水泵的作用?

    作用:用于火電熱力系統中輸送凝汽器內的凝結水。

    凝結水泵是立式筒袋型雙層殼體結構,首輪為單吸或雙吸形式,次級葉輪與末級葉輪通用,為單吸形式。

    首級殼為碗形殼或螺旋殼,次級、末級殼為碗形殼;泵軸設有多處徑向支承,泵轉子軸向負荷可由泵本身推力軸承承受,也可由電機承受;軸封可以為填料密封或機械密封,泵轉子軸系含兩根軸,軸間聯接為卡環筒式聯軸器,泵機聯接為彈性柱銷聯軸器或剛性聯軸器聯接;吸入與吐出接口分別位于泵筒體和吐出座上,并呈180°水平布置(可按15°的整數倍任意變位)。

    由以下幾部分組成:泵筒體、工作部、出水部分和推力裝置部分。

    什么是聯軸器,什么是靠背輪

    聯軸器又稱聯軸節。用來將不同機構中的主動軸和從動軸牢固地聯接起來一同旋轉,并傳遞運動和扭矩的機械部件。有時也用以聯接軸與其他零件(如齒輪、帶輪等)。常由兩半合成,分別用鍵或緊配合等聯接,緊固在兩軸端,再通過某種方式將兩半聯接起來。

    聯軸器可兼有補償兩軸之間由于制造安裝不精確、工作時的變形或熱膨脹等原因所發生的偏移(包括軸向偏移、徑向偏移、角偏移或綜合偏移);以及緩和沖擊、吸振。

    靠背輪為俗稱,專業叫法為聯軸器以及法蘭,用于機械設備的連接。通常,聯軸器用于轉動設備之間的連接,比如拖動機械電機與被拖動機械水泵等之間的連接,其方式之一便是利用聯軸器連接,將兩設備之間的轉動軸剛性連接在一起,帶動其他設備的旋轉。

    擴展資料:

    聯軸器可分為剛性聯軸器和撓性聯軸器兩大類。

    1、剛性聯軸器不具有緩沖性和補償兩軸線相對位移的能力,要求兩軸嚴格對中,但此類聯軸器結構簡單,制造成本較低,裝拆.、維護方便,能保證兩軸有較高的對中性,傳遞轉矩較大,應用廣泛。常用的有凸緣聯軸器、套筒聯軸器和夾殼聯軸器等。

    2、撓性聯軸器又可分為無彈性元件撓性聯軸器和有彈性元件撓性聯軸器,前一類只具有補償兩軸線相對位移的能力,但不能緩沖減振,常見的有滑塊聯軸器、齒式聯軸器、萬向聯軸器和鏈條聯軸器等。

    后一類因含有彈性元件,除具有補償兩軸線相對位移的能力外,還具有緩沖和減振作用,但傳遞的轉矩因受到彈性元件強度的限制,一般不及無彈性元件撓性聯軸器,常見的有彈性套柱銷聯軸器、彈性柱銷聯軸器、梅花形聯軸器、輪胎式聯軸器、蛇形彈簧聯軸器和簧片聯軸器等。

    參考資料來源:百度百科-聯軸器

    參考資料來源:百度百科-靠背輪

    柴油瑞鷹進氣口側面連接水泵嗎

    你好,一般是直接連接,彈性柱銷聯軸器或高彈聯軸器。大功率的一般采用高彈聯軸器!

    附:

    水箱口在你的發動機前面了,就在散熱器上面,膨脹壺在面對發動機的左側,液體應該是粉紅色

    DY型臥式多級離心泵的主要性能參數?求相關專業人士解答?

    產品標題:DY型臥式多級離心油泵

    工作條件:

    流量范圍:Q-3.75~840m3/h

    揚程范圍:H=19~1400m

    輸送溫度:-20-105℃粘度小于120厘沲油類和石油類

    吸入壓力:小于0.6MPa

    密封形式:填料密封、機械密封

    材質:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

    概 述

    該系列泵系臥式單吸多級分段式離心泵,采用了國家推薦使用的高效節能產品的水力模型,在行業內居于技術領先地位。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長:安裝維修方便等優點。

    可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。我公司已通過IS09001∶2000質量體系認證,產品的設計、生產與服務具有嚴格規范的控制體系,產品質量有充分保障。

    DY型:DY型泵用于輸送不含固體顆粒、溫度為一20℃~105℃、粘度小于120厘沲的油類和石油產品。

    另外,本公司能根據用戶需求實現該系列泵多出口的結構及功能。

    結構特點

    本型泵是單殼體、單吸、多級臣式節段式離心泵結構,泵的進口水平,出口垂直向上具體結構如下:

    2.1定子部分

    主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

    2.2轉子部件

    主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊,固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。

    為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊,泵檢修時應更換此件。

    2.3平衡機構

    本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置,該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

    型號說明

    例:DY46-50×4

    DY—多級離心油泵

    46—設計點流量為46m3/h

    50—設計點單級揚程為50m

    4—級數為4級

    例:100DY16×3

    100—泵吸入口直徑為100mm

    DY—多級離心油泵

    16—泵設計點單級揚程為16m

    3—級數為3級

    建議專業的知識您可以咨詢長沙三昌水泵廠那邊,他們做這些也比較有經驗!
